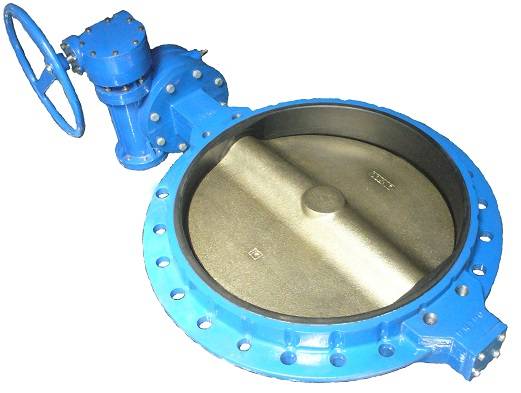

Затвор ABRA-BUV-VF826D800G Ру10 с редуктором

Затвор дисковый поворотный межфланцевый с редуктором BUV-VF[xxx]. PN10 и PN16 DN700-1200 GGG40 / GGG40 / EPDM = Серия 826. GGG40 / AISI316 / NBR = Серия 863. GGG40 / AISI316 / EPDM = Серия 866. GGG40 / C958 / NBR - шток дуплексная SS2205 = Серия 843. Строительная длина EN558-1 GR (серия) 20 = ISO 5752 "short" = EN558 Series 20 (ряд 20) = DIN 3202 T3 K1 = ISO 5752 Series 20 = API 609 Table 1 = EN 593

Конструктивные решения и стабильное качество производства обеспечивает поворотным затворам ABRA-BUV самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544).

• Жесткая посадка диска на шток шлицевыми или полигональными соединениями. Никаких шпонок, штифтов, заклепок, пинов, крепежных пальцев.
• Мощная и надежная конструкция.

Основные области применения таких затворов - для трубопроводов, транспортирующих воду, теплоносители и нейтральные среды, в том числе газы, такие как воздух, азот и т.д.

• Затворы проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
• Малое гидравлическое сопротивление затворов ABRA обеспечивает великолепные гидравлические характеристики.
• Поворотный затвор межфланцевый ABRA - это запорно-реулирующая трубопроводная арматура с минимальной практически достижимой строительной длиной.
• Высокое качество изготовления и проверенные материалы конструкции обеспечивают отличные эксплуатационные характеристики.
• Затвор поворотный дисковый чугунный ABRA допускает возможность подачи среды в любом направлении.

• Применение затворов ABRA BUV-VF826 и ABRA BUV-VF866:
  • Поворотные затворы ABRA BUV-VF826 и ABRA BUV-VF866, в основном, применяются в системах тепло-, водоснабжения, вентиляции, пожаротушения, отопления и кондиционирования.
  • Поворотные затворы ABRA BUV-VF826 и ABRA BUV-VF866 обладают отличной химической устойчивостью к большинству тормозных жидкостей и антифризов на спиртовой и гликолевой основе, воде, в том числе морской воде, деминерализованной, дистиллированной, газированной воде и т.п.
  • Возможно применение на других средах и в других системах в соответствии с температурной применимостью и химической стойкостью материалов затвора
  • Поворотные затворы ABRA BUV-VF826 и ABRA BUV-VF866 никогда не применяются на углеводородах таких как природный газ, бензин, дизель, керосин, большинство масел и т.п.
• Применение затворов серии ABRA BUV-VF863 и ABRA BUV-VF843 :
  • Уплотнение и диск затвора ABRA BUV-VF863 и ABRA BUV-VF843 обладают отличной химической устойчивостью к:
    • воде, в том числе морской воде (диск и шток 863 серии адаптирован только к опресненной морской воде Балтийского и некоторых других морей, а диск и шток 843 серии из бронзы годится для морской воды мирового океана), деминерализованной, дистиллированной, газированной воде и т.п.
    • минеральным маслам
    • бензинам неэтилированным
    • большинству буровых растворов
    • алифатическим углеводородам (метан, пропан, бутан)
    • хладагентам ("хладонам", "фреонам", холодильным агентам) групп HFA, HFB, HFC
    • дизельному горючему с содержанием ароматических углеводородов не более 40% (обычное дизтопливо)
    • растительным и животным маслам и жирам
    • большому количеству разбавленных кислот и оснований, солевых растворов при комнатной температуре
  • Уплотнение и диск затвора ABRA BUV-VF863 обладают средней химической устойчивостью (нежелательно, но иногда возможно применение) к нижеследующим средам:
    • Дизтопливо с содержанием ароматических углеводородов свыше 40%, этилированные бензины
    • Биологически разлагающиеся гидравлические жидкости
    • Силиконовые масла и жиры (масла могут вызвать сокращение уплотнения)
  • Уплотнение и диск затвора ABRA BUV-VF863 обладают низкой / нулевой химической устойчивостью (не применяются) к нижеследующим средам:
    • Ароматические углеводороды (толуол, бензол)
    • Хлорированные углеводороды (трихлор-, перхлорэтилен)
    • Тормозные жидкости и антифризы на гликолевой основе
    • Хладагенты ("хладоны", "фреоны", холодильные агенты) группы HFD
    • Ацетон; этиловый, бутиловый и т.д. эфиры

В качестве основных преимуществ использования наших затворов поворотных следует упомянуть:

• класс герметичности А (наилучший)
• малый вес и габаритный размер
• малая строительная длина
• оптимальную цену приобретения
• низкую стоимость установки и обслуживания
• герметичное перекрытие потока в обоих направлениях
• тот факт, что с рабочей средой контактируют только две детали: седловое уплотнение и диск
• при монтаже не нужны дополнительные уплотнения, поскольку само седло затвора служит уплотнением  соединения

Условное графическое изображение затвора поворотного дискового на чертежах и схемах:
Вариант 1.	Вариант 2.	Вариант 3.

Затвор поворотный ABRA BUV-VF826/863/866/843 Ду700-800, Ру10 и Ру16:

Спецификация материалов Ду700 и Ду800:

1. Заглушка корпуса - GGG40 - 1 шт.
2. Опора - сталь - 1 шт.
3. Оправка - сталь  - 1шт.
4. Корпус - GGG40 - 1 шт.
5. Опорный подшипник - бронза - 1 шт.
6. Седло -  EPDM  (серия 826 и 866) или NBR (серия 836 и 843)- 1 шт.
7. Диск - GGG40 (серия 826) или SS316 (серия 863 и 866) или NiAl бронза C958 = UNS 95800 (серия 843) - 1 шт.
8. Шток - SS416 для Ру10, SS431 для Pу16 - 1 шт.
   • для серии 843 шток дуплексная SS2205
9. Шток - SS416 для Ру10, SS431 для Pу16 - 1 шт.
   • для серии 843 шток дуплексная SS2205
10. Опорный подшипник длинный - бронза - 1 шт.
11. Опорный подшипник короткий - бронза - 2 шт.
12. Уплотнение - NBR - 1 шт.
13. Крышка корпуса - сталь - 1 шт.
14. Шпонка - сталь - 2 шт.
15. Редуктор - 1 шт.

Таблица размеров (дополнительные данные в сводной таблице ниже)

Размер, мм	D1	Ру10				Ру16				L	H1	H2
		D2	N	d	M	D2	N	d	M
Ду(DN) 700	695	840	20	31	M27	840	20	37	M33	165	624	520
Ду(DN) 800	796	950	20	34	M30	950	20	40	M36	190	672	591

Затвор поворотный ABRA BUV-VF826/863/866/843 Ду900, Ру10 и Ру16, чертеж габаритный и размеры:

Спецификация материалов Ду900:

1. Заглушка корпуса - GGG40 - 1 шт.
2. Оправка - сталь  - 1шт.
3. Подшипник - подшипниковая сталь - 1 шт.
4. Корпус - чугун GGG40 - 1 шт
5. Опорный подшипник - бронза - 1 шт.
6. Седло -  EPDM  (серия 826 и 866) или NBR (серия 863 и 843)- 1 шт
7. Шток - SS416 для Ру10, SS431 для Pу16 - 1 шт.
   • для серии 843 шток дуплексная SS2205
8. Диск - никелированный GGG40 (серия 826) или SS316 (серия 863 и 866) или NiAl бронза C958 = UNS 95800 (серия 843) - 1 шт.
9. Шток - SS416 для Ру10, SS431 для Pу16 - 1 шт.
   • для серии 843 шток дуплексная SS2205
10. Опорный подшипник длинный - бронза - 1 шт.
11. Опорный подшипник короткий - бронза - 2 шт.

Затвор поворотный ABRA BUV-VF826/863/866/843 Ду1000, Ру10 и Ру16:

Спецификация материалов Ду1000:

1. Заглушка корпуса - GGG40 - 1 шт.
2. Оправка - сталь  - 1шт.
3. Подшипник - подшипниковая сталь - 1 шт.
4. Опорный подшипник - бронза - 1 шт.
5. Корпус - чугун GGG40 - 1 шт.
6. Седло -  EPDM  (серия 826 и 866) или NBR (серия 863) или NiAl бронза C958 = UNS 95800 (серия 843) - 1 шт
7. Шток - SS416 для Ру10, SS431 для Pу16 - 1 шт.
8. Диск - никелированный GGG40 (серия 826) или SS316 (серия 863 и 866) или NiAl бронза C958 = UNS 95800 (серия 843) - 1 шт.
9. Шток - SS416 для Ру10, SS431 для Pу16 - 1 шт.
   • для серии 843 шток дуплексная SS2205
10. Опорный подшипник длинный - бронза - 1 шт.
11. Опорный подшипник короткий - бронза - 2 шт.

Затвор поворотный ABRA BUV-VF826/863/866/843 Ду1200, Ру10 и Ру16:

Спецификация материалов Ду1200:

1. Заглушка корпуса - GGG40 - 1 шт.
2. Болты - сталь  - 4шт.
3. Уплотнение - NBR - 1 шт.
4. Оправка - сталь  - 1шт.
5. Подшипник - подшипниковая сталь - 1 шт.
6. Опорный подшипник - бронза - 1 шт.
7. Корпус - чугун GGG40 - 1 шт.
8. Седло -  EPDM  (серия 826 и 866) или NBR (серия 863 и 843)- 1 шт
9. Шток - SS416 для Ру10, SS431 для Pу16 - 1 шт.
   • для серии 843 шток дуплексная SS2205
10. Диск - никелированный GGG40 (серия 826) или SS316 (серия 863 и 866) или NiAl бронза C958 = UNS 95800 (серия 843) - 1 шт.
11. Шток - SS416 для Ру10, SS431 для Pу16 - 1 шт.
12. Опорный подшипник длинный - бронза - 1 шт.
13. Опорный подшипник короткий - бронза - 3 шт.
14. Уплотнение - NBR - 1 шт.
15. Крышка корпуса - сталь - 1 шт.
16. Шпонка - сталь - 2 шт.
17. Редуктор - 1 шт.

Габаритные размеры, рабочие давления и температуры, крутящие моменты, вес и Kv (таблица) затвора поворотного дискового чугунного ABRA-BUV-VF826/863/866/843DxxxG Ду700-1200 Ру 10 и Ру 16, межфланцевого. Размеры в мм. Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации. Ду / DN 700 (28") 800 (32") 900 (36") 1000 (40") 1200 (48") Ру / PN 10 или 16 бар (1,0 или 1,6 МПа) Диапазон рабочих температур, °C Максимально допустимая температура 110 °C для седла EPDM, Минимальная температура окружающей среды -20 °C, Рабочая температура от -15 до +95 °C для седла EPDM Максимально допустимая температура 90 °C для седла NBR, Минимальная температура окружающей среды -20 °C, Рабочая температура от -15 до +70 °C для седла NBR Код товара ABRA -BUV- VF[xxx] D700 ABRA -BUV- VF[xxx] D800 ABRA -BUV- VF[xxx] D900 ABRA -BUV- VF[xxx] D1000 ABRA -BUV- VF[xxx] D1200 L - строительная длина Строительная длина EN558-1 GR (серия) 20 = ISO 5752 "short", мм 165 190 203 216 254 Межосевое расстояние присоединительных отверстий (фланцев), мм Ру10 840 950 1050 1160 1380 Ру16 1170 1390 Диаметр штока, мм 63,4 75 85 105 Шпонка, мм 18 20 22 28 Тип верхнего монтажного фланца по ISO 5210 (ISO 5211) F25 F30 HL - высота штока 66 66 118 142 150 Вес с редуктором, кг "Ру10/Ру16" 400/450 480/530 770/850 900/980 1500/1600 Крутящий момент, Н*м при полном перепаде ("момент срыва" после простоя может превышать указанный в 1,5 - 2 раза) Ру10 4400 5800 7000 10000 16000 Ру16 6200 8700 12000 16000 26000 Кv, м3/час при открытии на угол 90° 32990 49000 63460 77920 99900   Узнать цену затвора поворотного дискового чугунного ABRA-BUV-VF826Dxxx Ду700-1200 межфланцевого Где купить затвор поворотный дисковый чугунный ABRA-BUV-VF826Dxxx Ду700-1200 Ру10 и Ру16 межфланцевый

Диаграмма Давление / Температура для затвора поворотного дискового ABRA-BUV-VF826/863/866/843Dxxx DN700-1200, PN10 и PN16: Диаграмма определяет рабочую область дла затвора поворотного дискового ABRA-BUV-VF826/863/866Dxxx Ду 700-1200, Ру10, Ру16. в координатах Давление (в барах приборного) / Температура (° C).

Таблица: Описание присоединительных размеров + подходящих стандартов присоединения затвора поворотного дискового чугунного ABRA-BUV-VF826/863/866/843Dxxx Ду700-1200 Ру10 и Ру16. Все размеры в мм.

• Расчетный срок эксплуатации - не менее 50 лет, при использовании на воде соответствующей СанПиН 2.1.4.1074-01 и ГОСТ 2874-82 без механического нарушения целостности защитного покрытия в температурном диапазоне, соответствующем паспорту.
• Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. При условии соблюдений всех требований расчетного срока эксплуатации гарантийный срок составляет - не менее 10 лет или 250 циклов открытия/закрытия (для арматуры с ручным управлением) без обслуживания.
• Затвор производятся в соответствии с требованиями к безопасности по ГОСТ 12.2.063-81. Антикоррозионное покрытие ( внутреннее и внешнее), исключающее коррозию в течение всего срока службы при ненарушенной целостности и при условии соблюдений всех требований расчетного срока эксплуатации.
• Материал шпинделя - нержавеющая сталь не ниже марки 20Х13 по механическим и коррозионным свойствам. Материал гайки шпинделя – латунь или бронза марки не ниже БрАЖ9-4. Характеристики покрытия: эпоксидное порошковое покрытие, толщина слоя не менее 250 мкм.
• Метизные изделия (болты, гайки, шайбы, шпильки) – нержавеющая сталь или углеродистая сталь с термодиффузионным цинковым покрытием.
