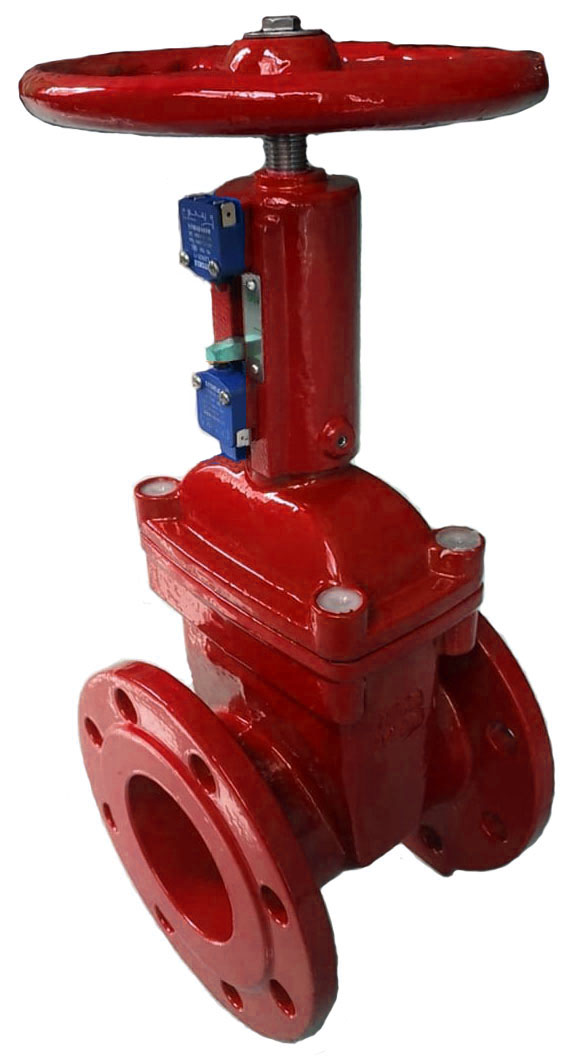

Задвижка с индикатором полож. ABRA A4016-i040 L=140 мм
Характеристики:
Номинальный диаметр (DN)
40
Номинальное давление (PN)
10/16
Производитель
Лучшие условия доставки и оплаты
Лучшие условия доставки и оплаты
Отправка заказов в любой регион РФ
Отправка заказов в любой регион РФ
Официальный поставщик продукции
Официальный поставщик продукции
Подбор оптимальной комплектации
Подбор оптимальной комплектации

Описание товара

Задвижка фланцевая чугунная мягкоуплотняющая клиновая с обрезиненным клином красная с индикатором положения Открыто"/"Закрыто" и невыдвижным штоком DN(Ду) 040-600=1 1/2"-24" PN(Ру)10 и PN16. Задвижки с обрезиненным клином из высокопрочного чугуна с концевыми выключателями для сигнализации о положении задвижки (открыто или закрыто). Строительная длина ГОСТ 3706-93 (ряд 3), DIN3202 F4, EN558-1 GR (серия) 14

Конструктивные решения и стабильное качество производства обеспечивает задвижкам ABRA-A40 самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544). Испытано в соответствии с ГОСТ 33257 и ГОСТ Р 53402 "Арматура трубопроводная. Методы контроля и испытаний". Полностью обрезиненный клин. Наличие направляющих профилей на клине и корпусе задвижки для улучшения плавности скольжения и защиты от перекоса. Антикоррозионное покрытие (внутреннее и внешнее), исключающее коррозию в течение всего срока службы при ненарушенной целостности и при условии соблюдения всех требований расчетного срока эксплуатации. Обеспечена защита болтов крепежа крышки от коррозии изнутри и снаружи в течение всего срока службы при ненарушенной целостности и при условии соблюдения всех требований расчетного срока эксплуатации.

GateValveWithIndictorFire.jpgGateValveWithIndictorFireWOswitch (1).jpg
  • Задвижка ABRA40XX-iXXX удовлетворяет требованиям, оговоренным в пункте 4.8 нормативного документа "Установки пожаротушения и сигнализации. Нормы и правила проектирования" (НПБ 88-2001). Этот пункт гласит следующее: "Тип запорной арматуры (задвижки), используемой в установках пожаротушения, должен обеспечивать визуальный контроль её состояния (положение "закрыто", положение "открыто")".
  • Кроме того, задвижки типа ABRA-A4010(16)-iXXX соответствуют нормам, установленным в пункте 23.3.9 нормативного документа "Установки водяного и пенного пожаротушения автоматические. Узлы управления. Общие технические требования. Методы испытаний" (НПБ 83-99). В этом пункте говорится следующее: "При осмотре задвижек, затворов, кранов должна быть обеспечена возможность визуального контроля состояния данного запорного устройства: в открытом или закрытом положении. Задвижки, затворы, краны должны быть снабжены указателями (стрелками) и/или надписями: "Открыто" – "Закрыто"".
  • Тест на герметичность: 17,6 бар, тест на прочность корпуса  24 бар по воде для PN16 и 11 бар / 15 бар по воде для PN10
Основные области применения таких задвижек -для трубопроводов, транспортирующих воду, нейтральные среды. Конструкция задвижки позволяет использовать её в системах канализации. Также данную конструкцию можно использовать на другие нейтральные жидкости. Задвижки с обрезиненным клином ABRA обладают отличной химической устойчивостью к:
  • воде, в том числе воде ХВС и ГВС, (систем холодного, в том числе хозяйственно-питьевого, и горячего водоснабжения), морской воде, оборотной воде тепловых сетей, деминерализованной, дистиллированной, газированной воде и т.п.
  • стандартным теплоносителям тепловых сетей (систем отопления) на основе воды
  • стандартным антифризам на основе этиленгликоля и пропиленгликоля и нек.др.
  • техническому воздуху и т.д.

  • Задвижки, проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
  • Малое гидравлическое сопротивление задвижек обеспечивает великолепные гидравлические характеристики.
Условное графическое изображение задвижки клиновой



Вариант 1.
Вариант 2.

  • Задвижка клиновая - это трубопроводная арматура, в которой запирающий элемент перемещается возвратно-поступательно перпендикулярно направлению потока рабочей среды
  • Минимальная строительная длина обеспечивает отличные эксплуатационные характеристики.
  • Полнопроходная конструкция позволяет использовать данные задвижки даже в системах канализации.
  • Конструкция клиновой задвижки обеспечивает при необходимости полную разборность конструкции.
  • Задвижка клиновая с обрезиненным клином допускает возможность подачи среды в любом направлении.
  • Индикатор положения клина (запорного диска) задвижки позволет визуально контролировать состояния "открыто" и "закрыто" задвижки
ABRA_A4010(16)iF4_NEW2019_Drawing (1).jpgABRA_A4010(16)iF4_NEW2019_LimitSwitch (1).jpg

Характеристики

Прочие
Номинальный диаметр (DN) 40
Номинальное давление (PN) 10/16
Производитель ABRA
