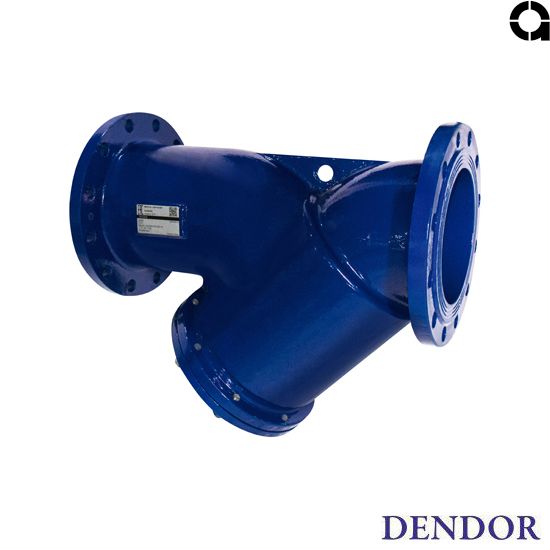

Фильтр сетчатый фланцевый чугунный с магнитной вставкой dendor 021y

ФИЛЬТР СЕТЧАТЫЙ ФЛАНЦЕВЫЙ ЧУГУННЫЙ С МАГНИТНОЙ ВСТАВКОЙ DENDOR 021Y (РОССИЯ)

Производитель: АО «ЭНЕРГИЯ»
Страна производства: РОССИЯ
Гарантия: 10 лет
Срок эксплуатации: 50 лет

DN: 32-600
PN: 16
Tраб.: от -25°C до +130°C
Корпус: чугун
Уплотнение: металлографит, EPDM
Присоединение к трубопроводу: фланцевое

Фильтр сетчатый с магнитной вставкой тип 021Y (фланцевый)

Назначение:

улавливание стойких механических примесей в трубопроводных системах водоснабжения, отопления, водоподготовки. Встроенная магнитная вставка позволяет улавливать ферромагнетики.

Применение:

вода в системах холодного и горячего водоснабжения, отопления, питьевая вода, воздух, пар, гликольные смеси и т.п.

Тип присоединения:

• для фильтров DN 32-150 необходимо использовать ответные фланцы PN10 или PN16 по ГОСТ33259-2015;
• для фильтров DN 200-600 необходимо использовать ответные фланцы PN16 по ГОСТ 33259-2015.

Особенности конструкции:	Тип присоединения:	Ответные фланцы:
магнитная вставка для улавливания ферромагнетиков	фланцевый	для фильтров DN 32-150 PN10 и PN16 по ГОСТ 33259-2015; для фильтров DN 200-600 PN16 по ГОСТ 33259-2015.

ОСНОВНЫЕ ИСПОЛЬЗУЕМЫЕ МАТЕРИАЛЫ

МОНТАЖ ФИЛЬТРА

Ответные фланцы

Монтажное положение

ОСНОВНЫЕ МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ

	DN	L	H	ØD	ØD1	ØD2	b	n-Ød	Масса, кг
	32	180	100	140	100	74	16	4-18	5,0
	40	200	110	150	110	84	17	4-18	6,0
	50	230	135	165	125	99	21	4-18	9,0
	65	290	165	185	145	118	21	4-18	12,0
	80	310	190	200	160	130	24	8-18	15,5
	100	350	220	220	180	155	25	8-18	22,0
	125	400	260	250	210	184	26	8-18	32,0
	150	480	285	285	240	210	27	8-22	43,0
	200	600	375	340	295	268	28	12-22	94,0
	250	730	485	405	355	319	28	12-26	130,0
	300	850	565	460	410	370	29	12-26	187,0
	350	980	640	520	470	429	30	16-26	228,0
	400	1100	700	580	525	480	35	16-30	430,0
	500	1250	870	710	650	600	35	20-33	557,0
	600	1450	1030	840	770	720	36	20-36	870,0

В таблице используются условные обозначения наличия позиции на складе:

	Продукция поддерживается в наличии
	Продукция поддерживается в ограниченном количестве или поставляется под заказ
	Продукция поставляется по спецзаказу

ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА
