Затвор шиберный ножевой ORBINOX односторонний серии EX

Односторонний затвор шиберный серии EX с электроприводом
Односторонний затвор шиберный серии EX со штурвалом (невыдвижной шток)
Односторонний затвор шиберный серии EX с рычагом
Односторонний затвор шиберный серии EX с пневмоприводом двойного действия
Односторонний затвор шиберный серии EX с редуктором (выдвижной шток — стандарт)

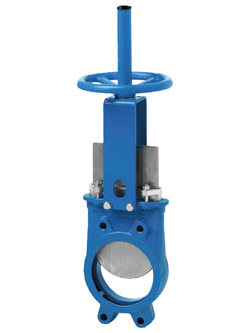

Односторонний затвор шиберный серии EX со штурвалом (выдвижной шток — стандарт)

Конструкция корпуса и седлового уплотнения одностороннего шиберного затвора Orbinox типа ЕХ исключает возможность засорения затвора взвешенными твердыми частицами и позволяет использовать данную арматуру в таких отраслях промышленности, как:
  • Целлюлозно-бумажная промышленность;
  • Очистные сооружения, хозяйственно-бытовые / фекальные сточные воды и канализационные сети;
  • Пищевая промышленность;
  • Горнодобывающая промышленность;
  • Энергетика;
  • Химическая промышленность и другие.

Затворы большего диаметра поставляются на заказ.

УСТАНОВКА

Направление потока должно совпадать с направлением стрелки на корпусе. Рекомендуется устанавливать затвор вертикально на горизонтальном трубопроводе.

Стандартное фланцевое присоединение, PN 1,0 МПа. Длина несквозного болта выбирается в зависимости от толщины ответного фланца.

ТАБЛИЦА ЗАВИСИМОСТИ МАКСИМАЛЬНО ДОПУСТИМОГО ДАВЛЕНИЯ ОТ ДИАМЕТРА ЗАТВОРА ШИБЕРНОГО

DN, (мм) Максимальное рабочее давление, (МПа)
50–250 1,0
300–400 0,6
450 0,5
500–600 0,4
700–1200 0,2

СПЕЦИФИКАЦИЯ

  Чугун Нержавеющая сталь
1. Корпус GG 25 CF8M
2. Нож AISI 304 AISI 316
3. Седловое уплотнение Металл или EPDM
4. Уплотнение по корпусу Синтетическое волокно с PTFE
5. Крышка сальника DN 50-300 – алюминий
DN 350-1000 – ковкий чугун
CF8M
6. Шток AISI 430
7. Ходовая гайка Латунь
8. Бугель Углеродистая сталь с эпоксидным покрытием
9. Втулка Нейлон
10. Фиксирующее кольцо AISI 304 AISI 316
11. Штурвал ∅ ≤ 310 мм: ковкий чугун/∅ ≥ 410: GG25 (серый чугун)
12. Колпачок Пластик
13. Защита штока Углеродистая сталь с эпоксидным покрытием
14. Шайба Латунь

ОПИСАНИЕ ШИБЕРНОГО (НОЖЕВОГО) ЗАТВОРА ORBINOX ТИПА ЕХ

Корпус

Межфланцевый, цельнолитой из серого чугуна или нержавеющей стали. Предусмотрены ребра жесткости на больших диаметрах для усиления прочности конструкции. Отлитые совместно с корпусом направляющие ножа обеспечивают надежное закрытие затвора, а также бесшумную и плавную работу. Полнопроходное исполнение обеспечивает высокую пропускную способность и минимальные потери давления. Внутренняя конструкция затвора исключает накопление посторонних частиц, затрудняющих закрытие.

Нож

Cтандартное исполнение из нержавеющей стали. Нож отполирован с обеих сторон для предотвращения защемления и повреждения седла. Специальная конструкция ножа исключает возможность защемления между ножом и уплотнением механических частиц, мешающих полному закрытию затвора. По запросу материал ножа может быть изменен.

Седловое уплотнение

Уникальная конструкция позволяет легко закрепить седловое уплотнение в корпусе задвижки с помощью фиксирующего кольца из нержавеющей стали. Кроме стандартного уплотнения из EPDM под заказ поставляются седловые уплотнения из материалов Viton, PTFE и т. д. для специфических условий применения.

Уплотнение по корпусу

Долговечное уплотнение из нескольких витков плетеного синтетического волокна с PTFE. Возможно исполнение плетеного уплотнителя из различных материалов, в том числе и для специфических условий применения. Легкий доступ к механизму затяжки сальника и простота его обслуживания обеспечивают герметичность уплотнения.

Шток

Стандартное исполнение из нержавеющей стали обеспечивает высокую коррозионную стойкость и долговечность штока. Для затворов с выдвижным штоком предусмотрен защитный кожух, предназначенный для защиты штока от пыли.

Управление

Возможны варианты комплектации затвора штурвалом (выдвижной и невыдвижной шток), рычагом, редуктором, пневмоприводом и электроприводом.

Бугель

Материал – углеродистая сталь с эпоксидным покрытием (на заказ возможна комплектация бугелем из нержавеющей стали). Компактная конструкция обеспечивает прочность бугеля даже при больших нагрузках.

Эпоксидное покрытие

Эпоксидное покрытие частей и корпусов всех ножевых затворов как из чугуна, так и из углеродистой стали обеспечивает высокую коррозионную стойкость, а также высокоэстетичный вид затвора. Стандартный цвет шиберных (ножевых) затворов ORBINOX – синий.

УПРАВЛЕНИЕ ШИБЕРНЫМИ (НОЖЕВЫМИ) ЗАТВОРАМИ ORBINOX ТИПА ЕХ

Ручное:
  • штурвал (с выдвижным или невыдвижным штоком);
  • цепной;
  • рычажный;
  • конический редуктор.
Сервоприводы:
  • электрический;
  • пневматический;
  • гидравлический.
Аксессуары:
  • механические ограничители;
  • устройства блокировки;
  • ручные дублеры;
  • соленоидные клапаны;
  • позиционеры;
  • концевые выключатели;
  • бесконтактные выключатели;
  • удлинения штока.

Температурные характеристики шиберных (ножевых) затворов Orbinox типа ЕХ

Седловое уплотнение
Материал Максимальная температура, (°С) Применение
Металл/металл 250 Высокотемпературные среды
EPDM 120 Слабоагрессивные среды
Nitril (N) 120 Нефтепродукты
Viton (V) 200 Химические реагенты и высокотемпературные среды
Silicon (S) 200 Пищевые продукты и высокотемпературные среды
PTFE (T) 250 Коррозионные среды

Уплотнение по корпусу
Материал Максимальная температура, (°С) Кислотность, (рН)
Плетеное синтетическое волокно + PTFE (ST) 240 2-13
PTFE плетеный (ТН) 260 0-14
Графит (GR) 600 0-14
Керамическое волокно (FC) 1200 -

Примечание: Все типы уплотнений комплектуются уплотнительным кольцом из идентичного материала, за исключением типов ТН, GR и FC. Стандартное уплотнение – ST.

ТИПЫ СЕДЛОВЫХ УПЛОТНЕНИЙ ШИБЕРНЫХ (НОЖЕВЫХ) ЗАТВОРОВ ORBINOX ЕХ

Металл/металл

Области применения:

  • высокотемпературные среды;
  • среды с высокой плотностью;
  • при отсутствии необходимости в полной герметичности.
Уплотнение тип «Б» (металл/металл)

Области применения:

  • высокотемпературные среды;
  • среды с высокой плотностью;
  • при отсутствии необходимости в полной герметичности;
  • специальная конструкция, не требующая разбора затвора для монтажа уплотнения.
Конусный дефлектор «С»
  • предотвращает повреждение седла частицами абразивной среды;
  • возможно исполнение из различных материалов: AISI 316, нихард (белый чугун, легированный хромом и никелем) и т. д.

При установке данного типа уплотнения строительная длина затвора увеличится на: DN 50-250: 9 мм DN 300-600: 12 мм Уплотнения данного типа для затворов большего диаметра поставляются на заказ.

Упругое уплотнение тип «А»
  • стандартное уплотнение из упругого материала;
  • температурное ограничение в зависимости от применяемого материала – проконсультируйтесь с нашими специалистами;
  • сменное фиксирующее кольцо.
